冷源站群控節能控制系統

綠色 節能 環保

公司專注高效機房建設及節能技術推廣服務、新能源機電設備銷售及安裝、節能控制優化服務、電氣及通用設備（含空調設備）銷售及維修保養，結合管道、箱體、防腐保溫及鋼結構工程施工和設計于一體，能為廣大合作企業提供設計、銷售、安裝、售后等綜合服務。

公司的合作團隊經歷數十年的服務和品質把控，與眾多知名國企、上市私企、政府事業單位建立了長期的合作關系，并得到一致好評。

公司經營高效機房產品有：匯通華城群控節能控制系統；日本荏原、香港明新、廣州覽訊冷卻塔；約克、格力工業空調專業主機及末端設備；日本大金、三菱電機、廣東吉榮、格力、美的等一線品牌空調制冷及恒溫恒濕設備；太陽能熱水機組；格蘭富、荏原等輸送泵業。經營的模塊產品涉及廣泛，且致力于為客戶提供一條龍產品服務。

公司在生產廠房暖通供冷領域有特別專業的經驗，在節能群控領域有數十項專利技術、軟件著作的自有知識產權。

CMS冷源站群控系統

CMS環境設備與能源管理系統是專為電子廠房、酒店、醫院、商場、寫字樓、城市綜合體、機場等公共建筑領域開發的建筑物環境設備控制與能源管理的解決方案，通過對中央空調系統從冷熱源站到空氣通風系統全面的監測，實現有效的控制與管理，在確保各區域達到要求的環境質量的同時，最大可能降低空調系統運行能耗，實現強電、弱電、節能、能耗計量于一體化集成，提高客戶投資收益。

CMS冷源站群控系統架構分三層設計，由管理層（管理中心）、控制層（群控制中心）、執行層（模組單元）組成，冷熱源站能源管理系統三級構架功能：

管理中心：實現全局優化控制與管理。實現單體設備、工藝水系統實時監視；實現單體設備效率的統計、工藝子系統能效的可視化統計，實現能源調度的優化控制；實現運維設備的管理及相關管理報表的出具等功能。

工藝群控中心：系統為空調水系統設置1套系統控制中心。實現各子系統相對獨立目標控制，系統控制中心具有獨立的控制算法及自決策控制策略、保護策略等，用于處理各子系統的控制邏輯，完成設備的優化控制與管理。

模組執行單元：按照最小制冷單元（1冰機、1冷凍水泵、1冷卻水泵）設計控制模組。實現單體設備配電、變頻控制、電能計量、冷熱量計量等效率采樣功能，設置獨立CPU的控制單元及獨立的人機界面，具備完全獨立控制邏輯，保障單體設備運行的獨立性及高效性。

三級構架下，系統哪怕某級失效，仍然能確保系統的持續供冷質量目標。

系統架構如下圖所示：

系統網絡拓撲結構圖

系統特點

1.綠色、節能、高效

    1)獨創技術確保高效節能，高投資收益，系統COP達到4.5-5.0，冷源站運行電量及電費降低20%~40%；

    2)基于負荷預測的模糊預期控制技術；

    3)基于系統效率最佳的自適應優化控制技術；

2.智能、簡單、易用

    1)現場操作按鈕直觀簡潔，操作簡單易用；

    2)圖形界面簡潔，全系統無人值守、自動增減機，人機交互界面易學易用；

    3)控制器即插即用無需二次編程、傳感器熱安裝裝卸拆換簡易、標準器件、標準接口易維護；

3. 可靠、穩定、專業

    1)柜體結構簡明，可靠性高；

    2)集成度高，柜體數量少、占地面積減少、工程實施簡便；

    3)無需計算詳細點位、按受控對象快速選擇設備、專業接口簡單；

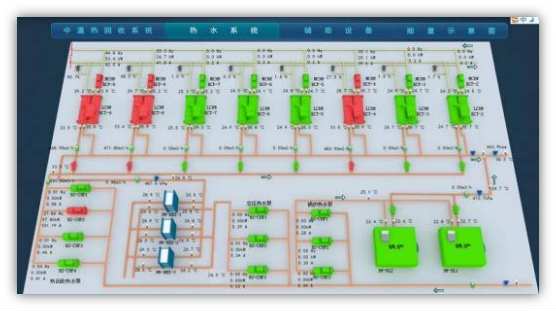

冷源站群控系統主機的人家交互界面：

能源管理主界面

設備參數監測界面

能耗管理顯示主界面
